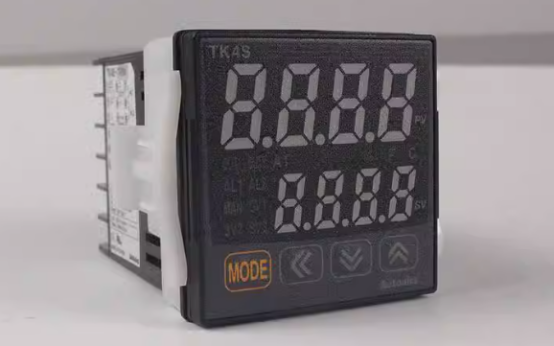

奧托尼克斯溫控器TK4M-14RN是一款高性能的PID溫度控制器，可用領域比較廣。采用LED顯示，即使遠距離也能輕松讀數，另外產品具有自主校正功能，可以自動校正PID常數，非常適合應用于擠出機擠筒的溫度控制。今天我們來教大家這款產品怎么正確讀數！

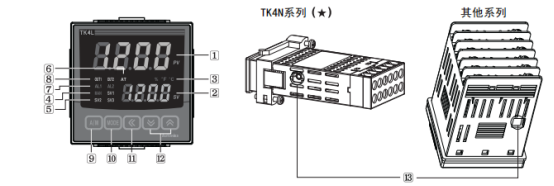

首先我們可以先看下產品的前面部是什么樣的設計，然后來對其進行編號，具體如下圖：

已取消溫度傳感器(TC,RTD/mV,V,mA)的輸入選擇開關。可前往參數組3中選擇輸入類型

①當前值(PV)顯示：運行模式:顯示當前測定值(PV)；設置模式：顯示內部參數名。

②設定值(SV) 顯示：運行模式：顯示控制目標的設定值(SV)；設置模式:顯示該參數的當前設定值。

③單位（℃/℉/ %）指示燈：顯示參數組3中顯示單位參數的設定值。

④手動控制指示燈：手動控制時,指示燈亮。

⑤多段SV指示燈：使用多段SV功能時,SV1-3相對應的指示燈亮。

⑥自整定指示燈：執行自整定時,以1秒為周期閃爍。

⑦報警輸出(AL1,AL2)指示燈：報警輸出ON時相對應的指示燈亮

⑧控制輸出(OUT1,0UT2)指示燈：控制輸出N時,相對應的指示燈亮

?SSRP輸出型在進行周期/相位控制時,若操作量超過5.0%以上,燈亮

?S用于電流輸出,手動控制時若操作量為0.0%燈熄滅,其他情況保持燈亮。

自動控制時,操作量在3.0%以上時燈亮,低于2.0%時燈熄滅。

⑨A/m鍵:自動控制 ? 手動控制模式轉換時使用。

?TK4N/S/SP系列無此鍵,可通過按MODE 鍵,實現自動/手動控制模式的轉換。

⑩MODE鍵：用于進入參數組設置,返回運行模式,切換參數組,保存設定值

? 鍵：用于進入設定值更改模式或移動位數,往上/下更改數值。

?數字輸入鍵：鍵同時下3秒將啟動參數組5中的[di -]數字輸入鍵功能(運行/停止,報警清除,自整定)設定。

?PC通信接口:通過PC進行參數設置及監控時所用的PC通信接口，通過SCM-US(USB/Serial轉換器)連接。

以上是關于奧托尼克斯溫控器TK4M-14RN怎么看的相關介紹，希望能給您帶來幫助，若是大家有相關的產品疑問或是需求，歡迎留言溝通或是撥打我公司咨詢電話咨詢~
