奧托尼克斯BF4系列光纖放大器如何安裝?

時間:2023-10-07 15:00:00 點擊:745次

我們知道BF4系列光纖放大器是奧托尼克斯旗下的一款安裝方便,且可靠性高的光纖放大器,在實際使用的過程中,其正確安裝是投入使用的第一步,今天我們帶大家一起了解這款產品的正確安裝方法。

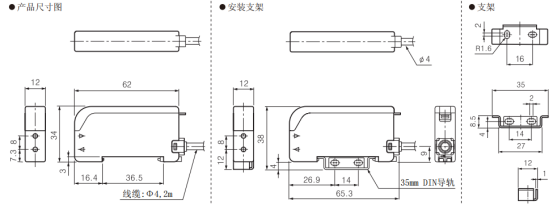

在安裝前,我們需要先確定現場有沒有留有足夠的空間,因此我們需要先了解下產品的一個外形尺寸,BF4系列產品的外形尺寸如圖1,其單位是mm,可供大家參考:


1

具體的安裝方法分為以下兩個部分:

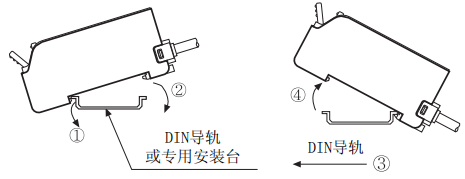

1、放大器單元的安裝及拆卸.其中①、②、③表示的意思如圖2所示。

放大器單元頭部扣住DIN軌道(或專用安裝臺)。

按住放大器的背面向DIN導軌(或專用安裝臺)方向壓。

拆卸時將放大器從尾部向的方向推,放大器沿的方向抬起。


2

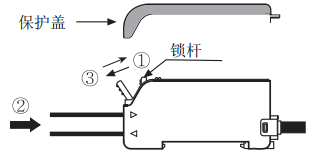

2、光纖線的連接。其中①、②、③表示的意思如圖3所示。

將放大器的保護蓋拔開,沿方向松開光纖鎖扣(解鎖)。

將光纖線沿方向插入放大器,使放大器和光纖線緊密結合。(插入深度:10mm)

沿方向扣緊光纖鎖扣(鎖定)。


3

安裝好之后大家可以進行調試,看看產品是否有正確安裝,測試的過程中,各個燈亮分別表示的意思如下圖所示:

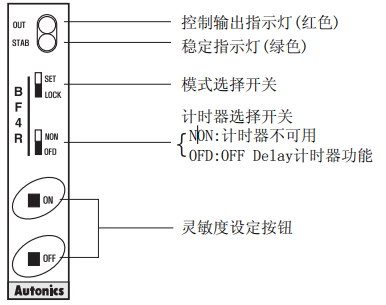

其中BF4R/ BF4G/BF4RP /BF4GPBF4R-R/BF4G-R各個燈亮表示的意思如圖4所示。


4

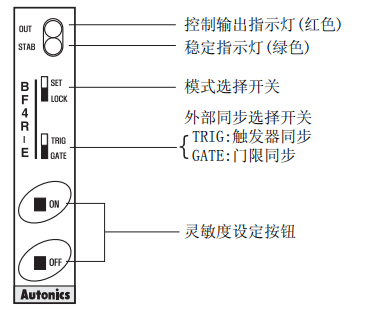

BF4R-E/BF4G-E各個燈亮表示的意思如圖5所示。


5

以上是關于奧托尼克斯BF4系列光纖放大器如何安裝的全部介紹,希望能幫到大家,若是你們還有別的問題,歡迎留言或是撥打我們的咨詢電話咨詢!

?
