奧托尼克斯光電開關傳感器有BR、BUP、BJ、BYD、BA等很多系列，每個系列的產品從性能到尺寸，到是適合的應用場景都有所區別，產品的外形也有所區別，因此每個系列的產品的接線圖也有不同。今天我們能主要帶大家一起了解BR系列產品的如何接線，接線圖是怎樣的，具體內容如下：

首先，我們了解到BR系列產品的型號眾多，產品的檢測方式大致分為漫反射型、窄光束反射型、鏡面反射型、對射型四種，其接線方式也根據檢測方式大致分為4種。我們還為大家列出了接插型連線圖以及控制輸出圖提供給大家參考。

接線圖：

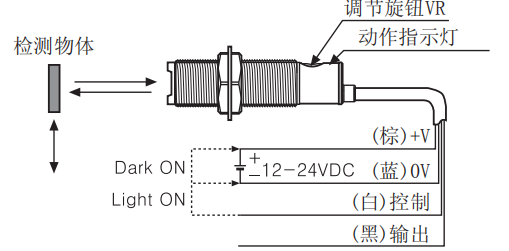

1、漫反射型/窄光束反射型

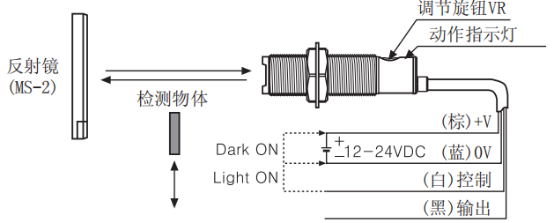

2、鏡面反射型

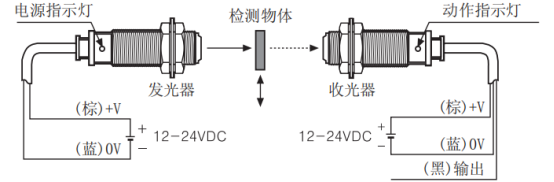

3、對射型

接插型連線圖

控制輸出圖

1、NPN集電極開路輸出

2、PNP集電極開路輸出

?可通過控制線選擇Light ON/Dark ON模式。(Light ON:控制線接0V/Dark ON:控制線接+V)

?控制線僅適用于漫反射型/鏡面反射型/窄光束反射型。

以上是我們能為大家列出的關于奧托尼克斯光電開關傳感器接線圖，BR系列產品的接線圖的相關介紹，大家若是還想繼續了解其他系列產品的接線方法或者是需要接線圖，可以給我們留言或是撥打我們的咨詢電話進行咨詢，我們有專業的技術人員為您提供服務！
