冷端補償回路一般指的是當熱電偶傳感器接入溫度控制器的輸入端時，兩種金屬間的接點根據環境溫度按比例產生電動勢，導致誤差。為了防止該誤差，需要將接觸部位保持0℃。那么，奧托尼克斯溫控器設有冷端補償回路嗎？

一般情況下，是設置有的。為了防止由于電動勢而產生的誤差，需要保持0℃，但是保持0℃很困難，則另設置冷端補償回路，消除由于環境溫度產生電動勢所造成的誤差。通常的溫度控制器都內置冷端補償回路。

在溫度控制器和熱電偶傳感器之間由于距離過遠時會加入補償導線來配合工作，補償導線指溫度控制器和熱電偶傳感器之間由于距離過遠需要延長時所使用的導線。

熱電偶的原理是利用兩種不同的金屬結合后，兩者之間的接點由于周?chē)鷾囟鹊淖兓a(chǎn)生相應的電動勢。當熱電偶傳感器和溫度傳感器之間的距離較遠時，若采用普通的延長線，由于兩種金屬之間也產生電動勢，導致最終有誤差。為了避免以上原因所導致的誤差，可采用同種材質的延長線，即補償導線。

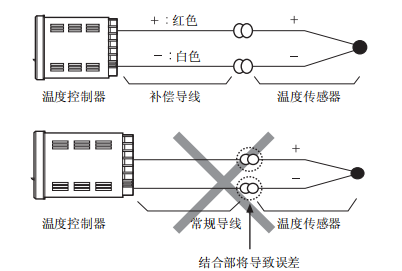

補償導線的極性介紹，紅色表示+極，藍色（黑色或白色）表示-極。當使用時，若補償導線的正負極接反時，將產生誤差。例）使用K型熱電偶傳感器時，請采用K型熱電偶專用補償導線。具體如下圖：

通過以上介紹，我們明白奧托尼克斯溫控器有設置冷端補償回路，并且在距離過遠時也會加入補償導線來完成。大家關于這個問題如果還有問題，歡迎撥打我們的咨詢電話咨詢或是給我們留言，我們會在第一時間為您處理相關問題！
