》檢測類型 : 對射型
》檢測距離 : 5mm
》最小檢測物 : ≥?0.8mm×2mm
》響應時間 : Light ON: Max.20μs,Dark ON: Max.100μs
》光源 : 紅外LED
》動作模式 : Light ON/Dark ON(控制線設置)
》電源電壓 : 5-24VDC ±10%(紋波P-P : max. 10%)
》控制輸出 : NPN集電極開路
產品參數 選型報價請咨詢奧托尼克斯代理商免費咨詢電話：156 0158 5576

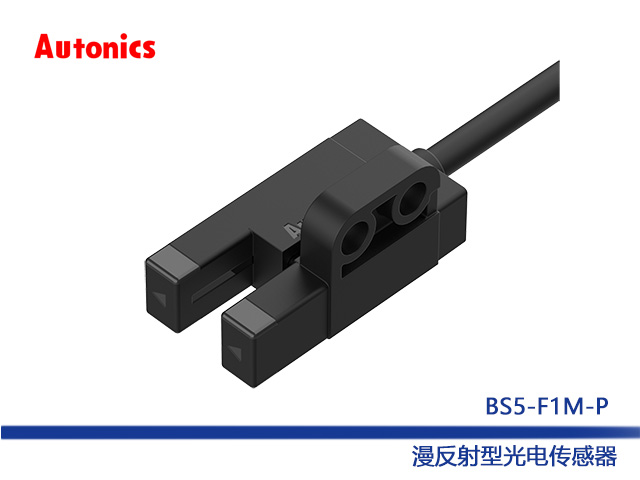

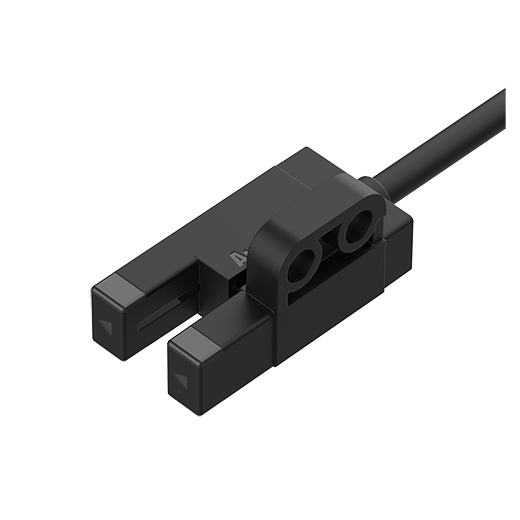

| 型號 | BS5-F1M | BS5-F1M-P |
| 控制輸出類型 | NPN集電極開路 | PNP集電極開路 |
| 檢測距離 | 5mm | |
| 檢測物 | 不透明物體、半透明物體 | |
| 最小檢測物 | 直徑≥?0.8mm×2mm | |
| 應差距離 | ≤0.05mm | |
| 響應時間 | Light ON: Max.20μs；Dark ON: Max.100μs | |
| 響應頻率 | 2kHz | |
| 光源 | 紅外LED | |
| 光源波長 | 940nm | |
| 動作模式 | Light ON/Dark ON(控制線設置) | |
| 指示燈 | 操作指示燈（紅色LED） | |
| 重量 | 約50g | |
| 電源電壓 | 5-24VDC ±10%(紋波P-P : max. 10%) | |
| 消耗電流 | Max.30mA | |
| 負載電壓 | ≤30VDC | |
| 殘留電壓 | NPN: ≤1.2VDC | PNP: ≤ 1.2VDC |
| 保護電路 | 電源反接保護電路，輸出短路過流保護電路 | |
| 絕緣阻抗 | ≥20 MΩ (250 VDC 基準) | |
| 抗干擾 | 噪聲模擬器產生的方波噪聲（脈沖寬度1?）±240VDC | |
| 耐電壓 | 1,000VAC 50/60Hz 1分鐘 | |
| 耐振動 | 在X，Y，Z方向上以10至2,000Hz的頻率在1.5mm的振幅下（最大加速度196m /s2）持續2小時 | |
| 耐沖擊 | 15,000 m /s2（約1,500G)，Y, Z方向各3次 | |
| 環境光照度 | 日光燈: Max.1,000lx(收光面光照度) | |
| 環境溫度 | -20~55℃, 存儲時: -25~85℃ | |
| 環境濕度 | 35~85%RH, 存儲時: 35~85%RH | |
| 防護等級 | IP50 | |
| 連接方式 | 配線引出型 | |
| 連接線纜類型 | ?3mm，4芯，1m | |
| 電線規格 | AWG28（0.08mm), 19芯, 絕緣子外徑：?0.88mm | |
| 材質 | 案例: PBT, 檢測單元: PC | |
