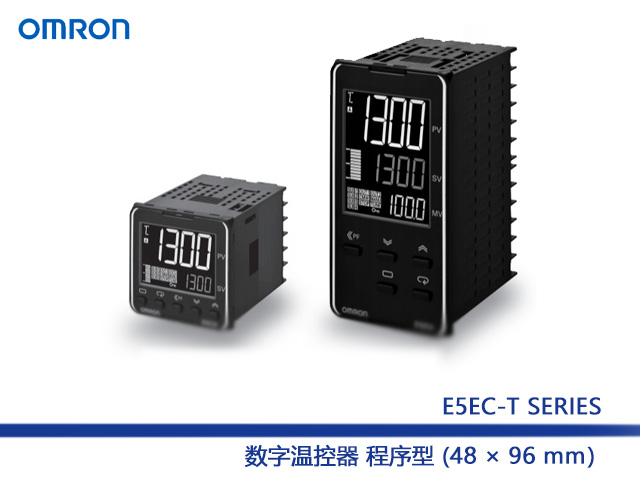

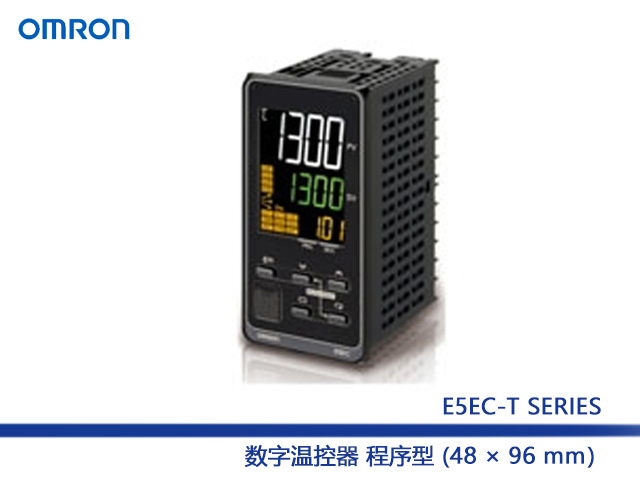

型號標準 E5EC-T 48×96mm
| 控制輸出1 | 輔助(報警)輸出 | 傳送輸出 | 事件輸入 | 通信 | 斷線檢測 | 電源電壓 | 型號 |
|---|---|---|---|---|---|---|---|
| 繼電器 | 4 | - | - | - | - | 100～240 VAC | E5EC-TRX4ASM-060 |
| 24 VAC/VDC | E5EC-TRX4DSM-060 | ||||||
| 2 | RS-485 | 1 | 100～240 VAC | E5EC-TRX4ASM-068 | |||
| 24 VAC/VDC | E5EC-TRX4DSM-068 | ||||||
| 4 | - | 1 | 100～240 VAC | E5EC-TRX4ASM-070 | |||
| 24 VAC/VDC | E5EC-TRX4DSM-070 | ||||||
| 有 | 4 | RS-485 | 2 | 100～240 VAC | E5EC-TRX4ASM-080 | ||
| 24 VAC/VDC | E5EC-TRX4DSM-080 | ||||||
| 電壓 | 4 | - | - | - | - | 100～240 VAC | E5EC-TQX4ASM-060 |
| 24 VAC/VDC | E5EC-TQX4DSM-060 | ||||||
| 2 | RS-485 | 1 | 100～240 VAC | E5EC-TQX4ASM-068 | |||
| 24 VAC/VDC | E5EC-TQX4DSM-068 | ||||||
| 4 | - | 1 | 100～240 VAC | E5EC-TQX4ASM-070 | |||
| 24 VAC/VDC | E5EC-TQX4DSM-070 | ||||||
| 有 | 4 | RS-485 | 2 | 100～240 VAC | E5EC-TQX4ASM-080 | ||
| 24 VAC/VDC | E5EC-TQX4DSM-080 | ||||||
| 電流 | 4 | - | - | - | - | 100～240 VAC | E5EC-TCX4ASM-060 |
| 24 VAC/VDC | E5EC-TCX4DSM-060 | ||||||
| 2 | RS-485 | - | 100～240 VAC | E5EC-TCX4ASM-064 | |||
| 24 VAC/VDC | E5EC-TCX4DSM-064 | ||||||
| 4 | - | - | 100～240 VAC | E5EC-TCX4ASM-065 | |||
| 24 VAC/VDC | E5EC-TCX4DSM-065 | ||||||
| 有 | 4 | RS-485 | - | 100～240 VAC | E5EC-TCX4ASM-082 | ||
| 24 VAC/VDC | E5EC-TCX4DSM-082 | ||||||
| 雙繼電器(比例閥) | 4 | - | - | - | - | 100～240 VAC | E5EC-TPR4ASM-060 |
| 2 | RS-485 | - | 100～240 VAC | E5EC-TPR4ASM-064 | |||
| 有 | 4 | RS-485 | - | 100～240 VAC | E5EC-TPR4ASM-082 |
產品參數（額定值）
| 電源電壓 | 型號中帶A的溫控器：AC100～240V 50/60Hz 型號中帶D的溫控器：AC24V 50/60Hz/DC24V | |
|---|---|---|
| 容許電壓變化范圍 | 電源電壓的85～110% | |
| 消耗功率 | 9.0VA以下(AC100～240V)、5.6VA以下(AC24V)/3.4W以下(DC24V) | |
| 傳感器輸入 | 溫度輸入 熱電偶：K、J、T、E、L、U、N、R、S、B、W、PLⅡ 鉑電阻測溫體：Pt100、JPt100 非接觸溫度傳感器(ES1B)：10～70℃、60～120℃、115～165℃、140～260℃ 模擬量輸入 電流輸入： 4～20mA、0～20mA 電壓輸入： 1～5V、0～5V、0～10V | |
| 輸入阻抗 | 電流輸入150Ω以下、電壓輸入1MΩ以上(連接ES2-HB/THB時，請按1:1連接使用) | |
| 控制方式 | ON/OFF控制或2-PID控制(帶自動調諧) | |
| 控制輸出 | 繼電器輸出 | 1a AC250V 5A(電阻負載) 電氣壽命10萬次 最小適用負載 5V 10mA |
| 電壓輸出 (用于SSR驅動) | 輸出電壓 DC12V±20%(PNP) 最大負載電流40mA、 帶短路保護電路(帶控制輸出2的機型的最大負載電流為21mA) | |
| 線性電流輸出 | DC4～20mA/DC0～20mA 負載500Ω以下 分辨率 約10,000 | |
| 輔助輸出 | 輸出點數 | 4點 |
| 輸出規格 | 繼電器輸出 1a AC250V、4輸出型： 2A(電阻負載) 電氣壽命10萬次 最小適用負載 5V 10mA | |
| 事件輸入 | 輸入點數 | 2點或4點(取決于機型) |
| 外部接點 輸入規格 | 有接點輸入時：ON ： 1kΩ以下 OFF：100kΩ以上 | |
| 無接點輸入時：ON ： 殘余電壓1.5V以下 OFF：漏電流0.1mA以下 | ||
| 流出電流 ：約7mA(每個接點) | ||
| 傳送輸出 | 輸出點數 | 1點(取決于機型： 帶傳送輸出型) |
| 輸出規格 | 電流輸出：DC4～20mA 負載：500Ω以下 分辨率：約10,000 線性電壓輸出： DC1～5V 負載：1kΩ以上 分辨率：約10,000 | |
| 電位計輸入 | 100Ω～10kΩ | |
| 設定方式 | 使用正面鍵進行數字設定 | |
| 顯示方式 | 11段數字顯示與單獨狀態指示燈 字符高度： PV：18.0mm、SV：11.0mm、MV：7.8mm 3段顯示。 內容： PV/SV/MV、PV/SV/多重SP或吸收殘留時間 位數： PV、SV、MV均4位 | |
| BANK切換功能 | 無 | |
| 其它功能 | 手動輸出、加熱冷卻控制、回路斷線報警功能、SP傾斜、報警功能、加熱器斷線檢測功能(包括SSR故障)、40%AT、100%AT、操作量限制、輸入數字濾波器、ROBUST調諧、PV輸入補償、保護、開平方運算功能、操作量變化率限制、簡易運算、溫度狀態顯示功能、 輸入值的移動平均處理、顯示亮度設定 | |
| 使用環境溫度 | -10～+55℃(不結冰、凝露) | |
| 使用環境濕度 | 相對濕度25～85% | |
| 保存溫度 | -25～+65℃(不結冰、凝露) | |
