》直流型都附有短路保護和極性反接保護回路
》交流型都附有突波吸收回路可避免突波破壞
》堅固結構IP-67適用于各種環境
》全機種附動作指示燈便于安裝調整
型號說明 選型報價請咨詢用之宜電氣工程師 電話：156 0158 5576
| 產品型式 | 產品圖 | 產品型號 | 特點說明 |
| 4Φ圓管型 |  | PTO4-01N | 感應距離:1.2mm、輸出方式:NPN/NO、IP-67 |
| PT04-01P | 感應距離:1.2mm、輸出方式:PNP/NO、IP-67 | ||
| PT04-02N | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67 | ||
| PT04-02P | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67 | ||
| 6.5Φ圓管型 |  | PT06-01N | 感應距離:1.2mm、輸出方式:NPN/NO、IP-67 |
| PT06-01P | 感應距離:1.2mm、輸出方式:PNP/NO、IP-67 | ||
| PT06-02N | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67 | ||
| PT06-02P | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67 | ||
| M5圓管型 |  | PM05-01N | 感應距離:1.2mm、輸出方式:NPN/NO、IP-67 |
| PM05-01NB | 感應距離:1.2mm、輸出方式:NPN/NC、IP-67 | ||
| PM05-01P | 感應距離:1.2mm、輸出方式:PNP/NO、IP-67 | ||
| PM05-01PB | 感應距離:1.2mm、輸出方式:PNP/NC、IP-67 | ||
| PM05-02N | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67 | ||
| PM05-02NB | 感應距離:2.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM05-02P | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM05-02PB | 感應距離:2.0mm、輸出方式:PNP/NC、IP-67 | ||
| M8圓管型 |  | PM08-01NE | 感應距離:1.0mm、輸出方式:NPN/NO、IP-67 |
| PM08-01NBE | 感應距離:1.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM08-01PE | 感應距離:1.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM08-01PBE | 感應距離:1.Omm、輸出方式:PNP/NC、IP-67 | ||
| PM08-02NE | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67 | ||
| PM08-02NBE | 感應距離:2.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM08-02PE | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM08-02PBE | 感應距離:2.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM08-01NSE | 感應距離:1.0mm、輸出方式:NPN/NO、IP-67、本體短型 | ||
| PM08-01NBSE | 感應距離:1.0mm、輸出方式:NPN/NC、IP-67、本體短型 | ||
| PM08-01PSE | 感應距離:1.0mm、輸出方式:PNP/NO、IP-67、本體短型 | ||
| PM08-01PBSE | 感應距離:1.0mm、輸出方式:PNP/NC、IP-67、本體短型 | ||
| PM08-02NSE | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67、本體短型 | ||
| PM08-02NBSE | 感應距離:2.0mm、輸出方式:NPN/NC、IP-67、本體短型 | ||
| PM08-02PSE | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67、本體短型 | ||
| PM08-02PBSE | 感應距離:2.0mm、輸出方式:PNP/NC、IP-67、本體短型 | ||
| PM08-01N-P | 感應距離:1.Omm、輸出方式:NPN/NO、IP-67、PP外殼 | ||
| PM08-01NB-P | 感應距離:1.Omm、輸出方式:NPN/NC、IP-67、PP外殼 | ||
| PM08-01P-P | 感應距離:1.Omm、輸出方式:PNP/NO、IP-67、PP外殼 | ||
| PM08-01PB-P | 感應距離:1.0mm、輸出方式:PNP/NC、IP-67、PP外殼 | ||
| PM08-02N-P | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67、PP外殼 | ||
| PM08-02NB-P | 感應距離:2.0mm、輸出方式:NPN/NC、IP-67、PP外殼 | ||
| PM08-02P-P | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67、PP外殼 | ||
| PM08-02PB-P | 感應距離:2.0mm、輸出方式:PNP/NC、IP-67、PP外殼 | ||
| PM08-01N-K | 感應距離:1.Omm、輸出方式:NPN/NO、IP-67、sUS-304 | ||
| PM08-01NB-K | 感應距離:1.Omm、輸出方式:NPN/NC、IP-67、suS-304 | ||
| PM08-01P-K | 感應距離:1.Omm、輸出方式:PNP/NO、IP-67、sUS-304 | ||
| PM08-01PB-K | 感應距離:1.0mm、輸出方式:PNP/NC、IP-67、sUS-304 | ||
| PM08-02N-K | 感應距離:2.Omm、輸出方式:NPN/NO、IP-67、sUS-304 | ||
| PM08-02NB-K | 感應距離:2.0mm、輸出方式:NPN/NC、IP-67、sUS-304 | ||
| PM08-02P-K | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67、SUS-304 | ||
| PM08-02PB-K | 感應距離:2.0mm、輸出方式:PNP/NC、IP-67、suS-304 | ||
| M12圓管型 |  | PM12-02N | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67 |
| PM12-02NB | 感應距離:2.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM12-02P | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM12-02PB | 感應距離:2.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM12-02S | 感應距離:2.0mm、輸出方式:SCR、輸出狀態:NO、IP-67 | ||
| PM12-02SB | 感應距離:2.0mm、輸出方式:SCR、輸出狀態:NC、IP-67 | ||
| PM12-04N | 感應距離:4.0mm、輸出方式:NPN/NO、IP-67 | ||
| PM12-04NB | 感應距離:4.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM12-04P | 感應距離:4.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM12-04PB | 感應距離:4.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM12-04S | 感應距離:4.0mm、輸出方式:SCR、輸出狀態:NO、IP-67 | ||
| PM12-04SB | 感應距離:4.0mm、輸出方式:SCR、輸出狀態:NC、IP-67 | ||
| PM12E-O5N | 感應距離:5.0mm、輸出方式:NPN/NO、IP-67、埋入式長距 | ||
| PM12E-05NB | 感應距離:5.0mm、輸出方式:NPN/NC、IP-67、埋入式長距 | ||
| PM12E-08N | 感應距離:8.0mm、輸出方式:NPN/NO、IP-67、非埋入式長距 | ||
| PM12E-08NB | 感應距離:8.0mm、輸出方式:NPN/NC、IP-67、非埋入式長距 | ||
| PM12-02NS | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67、本體短型 | ||
| PM12-02NBS | 感應距離:2.0mm、輸出方式:NPN/NC、IP-67、本體短型 | ||
| PM12-02PS | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67、本體短型 | ||
| PM12-02PBS | 感應距離:2.0mm、輸出方式:PNP/NC、IP-67、本體短型 | ||
| PM12-04NS | 感應距離:4.0mm、輸出方式:NPN/NO、IP-67、本體短型 | ||
| PM12-04NBS | 感應距離:4.0mm、輸出方式:NPN/NC、IP-67、本體短型 | ||
| PM12-04PS | 感應距離:4.0mm、輸出方式:PNP/NO、IP-67、本體短型 | ||
| PM12-04PBS | 感應距離:4.0mm、輸出方式:PNP/NC、IP-67、本體短型 | ||
| PM12-02N-E | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67、全牙型 | ||
| PM12-02NB-E | 感應距離:2.0mm、輸出方式:NPN/NC、IP-67、全牙型 | ||
| PM12-02P-E | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67、全牙型 | ||
| PM12-02PB-E | 感應距離:2.0mm、輸出方式:PNP/NC、IP-67、全牙型 | ||
| PM12-04N-E | 感應距離:4.0mm、輸出方式:NPN/NO、IP-67、全牙型 | ||
| PM12-O4NB-E | 感應距離:4.0mm、輸出方式:NPN/NC、IP-67、全牙型 | ||
| PM12-04P-E | 感應距離:4.0mm、輸出方式:PNP/NO、IP-67、全牙型 | ||
| PM12-04PB-E | 感應距離:4.0mm、輸出方式:PNP/NC、IP-67、全牙型 | ||
| PM12E-O5N-E | 感應距離:5.0mm、輸出方式:NPN/NO、IP-67、埋入式長距、全牙型 | ||
| PM12E-O5NB-E | 感應距離:5.0mm、輸出方式:NPN/NC、IP-67、埋入式長距、全牙型 | ||
| PM12E-O8N-E | 感應距離:8.0mm、輸出方式:NPN/NO、IP-67、非埋入式長距、全牙型 | ||
| PM12E-O8NB-E | 感應距離:8.0mm、輸出方式:NPN/NC、IP-67、非埋入式長距、全牙型 | ||
| PM12-04N-P | 感應距離:4.0mm、輸出方式:NPN/NO、IP-67、PP外殼 | ||
| PM12-04NB-P | 感應距離:4.0mm、輸出方式:NPN/NC、IP-67、PP外殼 | ||
| PM12-04P-P | 感應距離:4.0mm、輸出方式:PNP/NO、IP-67、PP外殼 | ||
| PM12-04PB-P | 感應距離:4.Omm、輸出方式:PNP/NC、IP-67、PP外殼 | ||
| PM12-04S-P | 感應距離:4.0mm、輸出方式:SCR、輸出狀態:NO、IP-67、PP外殼 | ||
| PM12-04SB-P | 感應距離:4.0mm、輸出方式:SCR、輸出狀態:NC、IP-67、PP外殼 | ||
| M12圓管型-M12接頭式 |  | PM12-O2N-M12 | 感應距離:2.0mm、輸出方式:NPN/NO、IP-67 |
| PM12-02NB-M12 | 感應距離:2.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM12-O2P-M12 | 感應距離:2.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM12-02PB-M12 | 感應距離:2.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM12-04N-M12 | 感應距離:4.Omm、輸出方式:NPN/NO、IP-67 | ||
| PM12-04NB-M12 | 感應距離:4.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM12-04P-M12 | 感應距離:4.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM12-04PB-M12 | 感應距離:4.0mm、輸出方式:PNP/NC、IP-67 | ||
| M18圓管型 |  | PM18-05N | 感應距離:5.0mm、輸出方式:NPN/NO、IP-67 |
| PM18-05NB | 感應距離:5.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM18-05P | 感應距離:5.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM18-05PB | 感應距離:5.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM18-05S | 感應距離:5.0mm、輸出方式:SCR、輸出狀態:NO、IP-67 | ||
| PM18-05SB | 感應距離:5.0mm、輸出方式:SCR、輸出狀態:NC、IP-67 | ||
| PM18-08N | 感應距離:8.0mm、輸出方式:NPN/NO、IP-67 | ||
| PM18-08NB | 感應距離:8.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM18-08P | 感應距離:8.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM18-08PB | 感應距離:8.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM18-08S | 感應距離:8.0mm、輸出方式:SCR、輸出狀態:NO、IP-67 | ||
| PM18-08SB | 感應距離:8.0mm、輸出方式:SCR、輸出狀態:NC、IP-67 | ||
| PM18E-10N | 感應距離:10.0mm、輸出方式:NPN/NO、IP-67、埋入式長距 | ||
| PM18E-10NB | 感應距離:10.0mm、輸出方式:NPN/NC、IP-67、埋入式長距 | ||
| PM18E-16N | 感應距離:16.0mm、輸出方式:NPN/NO、IP-67、非埋入式長距 | ||
| PM18E-16NB | 感應距離:16.0mm、輸出方式:NPN/NC、IP-67、非埋入式長距 | ||
| PM18-05NS | 感應距離:5.Omm、輸出方式:NPN/NO、IP-67、本體短型 | ||
| PM18-05NBS | 感應距離:5.0mm、輸出方式:NPN/NC、IP-67、本體短型 | ||
| PM18-05PS | 感應距離:5.0mm、輸出方式:PNP/NO、IP-67、本體短型 | ||
| PM18-05PBS | 感應距離:5.0mm、輸出方式:PNP/NC、IP-67、本體短型 | ||
| PM18-08NS | 感應距離:8.0mm、輸出方式:NPN/NO、IP-67、本體短型 | ||
| PM18-08NBS | 感應距離:8.0mm、輸出方式:NPN/NC、IP-67、本體短型 | ||
| PM18-08PS | 感應距離:8.0mm、輸出方式:PNP/NO、IP-67、本體短型 | ||
| PM18-08PBS | 感應距離:8.0mm、輸出方式:PNP/NC、IP-67、本體短型 | ||
| PM18-08N-P | 感應距離:8.0mm、輸出方式:NPN/NO、IP-67、PP外殼 | ||
| PM18-08NB-P | 感應距離:8.0mm、輸出方式:NPN/NC、IP-67、PP外殼 | ||
| PM18-08P-P | 感應距離:8.0mm、輸出方式:PNP/NO、IP-67、PP外殼 | ||
| PM18-08PB-P | 感應距離:8.0mm、輸出方式:PNP/NC、IP-67、PP外殼 | ||
| PM18-08S-P | 感應距離:8.0mm、輸出方式:SCR、輸出狀態:NO、IP-67、PP外殼 | ||
| PM18-08SB-P | 感應距離:8.0mm、輸出方式:SCR、輸出狀態:NC、IP-67、PP外殼 | ||
| M18圓管型-M12接頫 |  | PM18-05N-M12 | 感應距離:5.0mm、輸出方式:NPN/NO、IP-67 |
| PM18-05NB-M12 | 感應距離:5.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM18-05P-M12 | 感應距離:5.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM18-O5PB-M12 | 感應距離:5.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM18-08N-M12 | 感應距離:8.0mm、輸出方式:NPN/NO、IP-67 | ||
| PM18-08NB-M12 | 感應距離:8.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM18-08P-M12 | 感應距離:8.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM18-08PB-M12 | 感應距離:8.0mm、輸出方式:PNP/NC、IP-67 | ||
| M30圓管型 |
 | PM30-10N | 感應距離:10.0mm、輸出方式:NPN/NO、IP-67 |
| PM30-10NB | 感應距離:10.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM30-10P | 感應距離:10.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM30-10PB | 感應距離:10.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM30-10S | 感應距離:10.0mm、輸出方式:SCR、輸出狀態:NO、IP-67 | ||
| PM30-10SB | 感應距離:10.0mm、輸出方式:SCR、輸出狀態:NC、IP-67 | ||
| PM30-15N | 感應距離:15.0mm、輸出方式:NPN/NO、IP-67 | ||
| PM30-15NB | 感應距離:15.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM30-15P | 感應距離:15.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM30-15PB | 感應距離:15.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM30-15S | 感應距離:15.0mm、輸出方式:SCR、輸出狀態:NO、IP-67 | ||
| PM30-15SB | 感應距離:15.0mm、輸出方式:SCR、輸出狀態:NC、IP-67 | ||
| PM30E-20N | 感應距離:20.0mm、輸出方式:NPN/NO、IP-67、埋入式長距 | ||
| PM3OE-20NB | 感應距離:20.0mm、輸出方式:NPN/NC、IP-67、埋入式長距 | ||
| PM30E-30N | 感應距離:30.0mm、輸出方式:NPN/NO、IP-67、非埋入式長距 | ||
| PM30E-30NB | 感應距離:30.0mm、輸出方式:NPN/NC、IP-67、非埋入式長距 | ||
| PM30-20N | 感應距離:20.0mm、輸出方式:NPN/NO、IP-67 | ||
| PM30-20NB | 感應距離:20.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM30-20P | 感應距離:20.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM30-20PB | 感應距離:20.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM30-15N-S | 感應距離:15.0mm、輸出方式:NPN/NO、IP-67、本體短型 | ||
| PM30-15NB-S | 感應距離:15.0mm、輸出方式:NPN/NC、IP-67、本體短型 | ||
| PM30-15P-S | 感應距離:15.0mm、輸出方式:PNP/NO、IP-67、本體短型 | ||
| PM30-15PB-S | 感應距離:15.0mm、輸出方式:PNP/NC、IP-67、本體短型 | ||
| PM30-15N-P | 感應距離:15.0mm、輸出方式:NPN/NO、IP-67、PP外殼 | ||
| PM30-15NB-P | 感應距離:15.0mm、輸出方式:NPN/NC、IP-67、PP外殼 | ||
| PM30-15P-P | 感應距離:15.0mm、輸出方式:PNP/NO、IP-67、PP外殼 | ||
| PM30-15PB-P | 感應距離:15.0mm、輸出方式:PNP/NC、IP-67、PP外殼 | ||
| PM30-15S-P | 感應距離:15.0mm、輸出方式:SCR、輸出狀態:NO、IP-67、PP外殼 | ||
| PM30-15SB-P | 感應距離:15.0mm、輸出方式:SCR、輸出狀態:NC、IP-67、PP外殼 | ||
| PM30E-30N-P | 感應距離:30.0mm、輸出方式:NPN/NO、IP-67、PP外殼長距 | ||
| PM3OE-30NB-P | 感應距離:30.0mm、輸出方式:NPN/NC、IP-67、PP外殼長距 | ||
| M30圓管型-M12接瞋 |  | PM30-10N-M12 | 感應距離:10.0mm、輸出方式:NPN/NO、IP-67 |
| PM30-10NB-M12 | 感應距離:10.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM30-10P-M12 | 感應距離:10.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM30-10PB-M12 | 感應距離:10.0mm、輸出方式:PNP/NC、IP-67 | ||
| PM30-15N-M12 | 感應距離:15.0mm、輸出方式:NPN/NO、IP-67 | ||
| PM30-15NB-M12 | 感應距離:15.0mm、輸出方式:NPN/NC、IP-67 | ||
| PM30-15P-M12 | 感應距離:15.0mm、輸出方式:PNP/NO、IP-67 | ||
| PM30-15PB-M12 | 感應距離:15.0mm、輸出方式:PNP/NC、IP-67 |

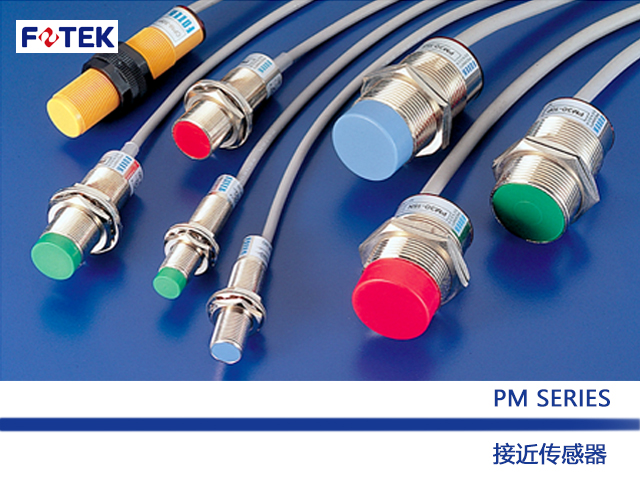

臺灣接近開關傳感器 PM系列產品規格 選型報價請咨詢用之宜電氣工程師 電話：156 0158 5576：
| 工作電壓 | 10~30 VDC | 90 ~250 VAC |
| 電源連波 | 20% ofVp-p | 50/60Hz |
| 輸出電流 | 150 mA max. | 100mA max. |
| 消耗電流 | 10 mA max | 2.0mA max |
| 殘留電壓 | ＜0.1V | ＜15V |
| 泄漏電流 | <0.8mA | <4.0 mA |
| 應差 | <10% of sensing distance | |
| 溫度漂移 | <10μm /°C | |
| 電壓漂移 | < 1um/V | |
| 保護回路 | Short-circuit & Polarity reversed | surge absorbing circuit |
| 工作溫度 | -25°C~+80°C | |
| 工作濕度 | 35%~95% RH | |
| 保護等級 | IP-67 | |
| 感應面顏色 | NPN=Red ;PNP=Green | Blue |

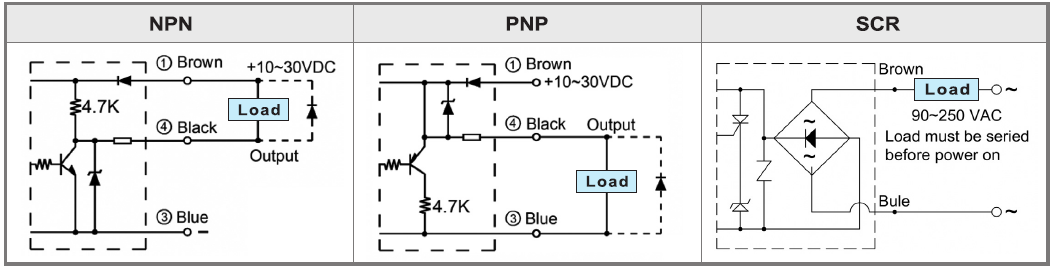

接線圖
尺寸圖 選型報價請咨詢用之宜電氣工程師 電話：156 0158 5576：
